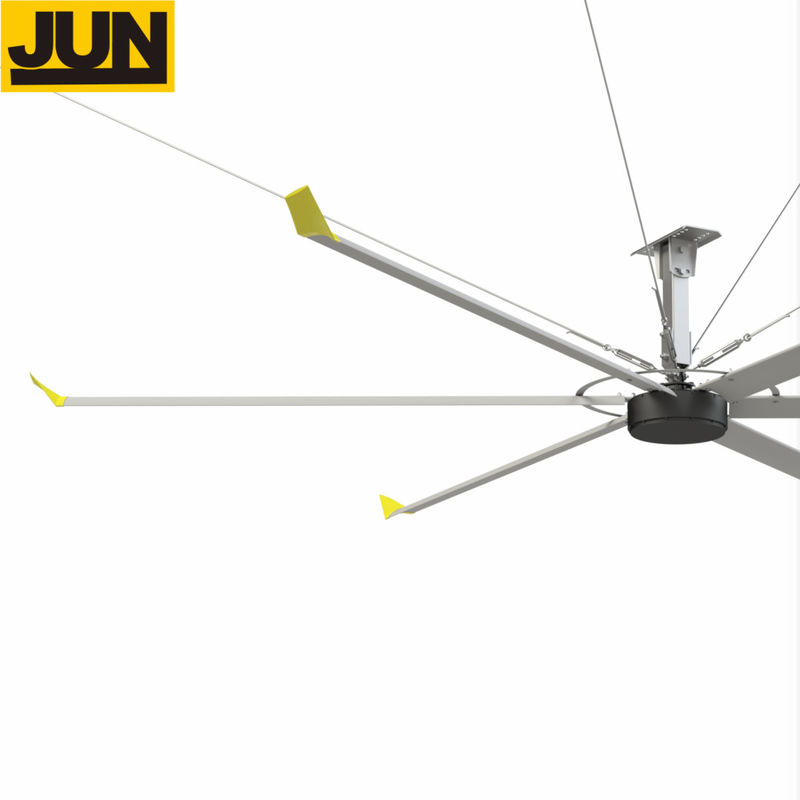

6.6m Klimaschutzgroße HVL-Hochvolumenventilatoren

Arbeitsprinzip:
Der große Deckenventilator ist eine Reihe von Produkten, die speziell für Energieeinsparungen und die Verbesserung der Arbeitsumgebung entwickelt wurden.Kühlung ist nicht der einzige Weg, um den Effekt von Kühlung und Komfort zu erzielenDie Fläche, auf die ein Ventilator schlagen kann, wird durch den Durchmesser bestimmt, hat aber nichts mit der Geschwindigkeit zu tun.Der industrielle Ventilator mit großem Durchmesser und geringer Drehzahl vereint alle diese Eigenschaften..
Nach jahrelanger Forschung und Erforschung haben wir durch die Integration der überseeischen Luftfahrttechnologie eine Art Propellerblätter mit hervorragender Leistung entwickelt.Es entspricht einer kontinuierlichen und leisen Brise durch langsame RotationDas große Luftvolumen, das durch die einzigartigen und hocheffizienten Klingen erzeugt wird, drückt nach unten, wodurch ein nahezu perfekter Auspuff des Propellers konstruiert wird.
Es drückt einen großen Luftstrom auf den Boden und erzeugt somit eine allgemeine Luftzirkulation.Der Vorteil besteht darin, dass der Boden insgesamt bedeckt ist und die Luft dreidimensional zirkuliert..
Die Windgeschwindigkeit des "großen industriellen Deckenventilators" beträgt ca. 1-3 m/s, die vollständig nach dem besten Kühlgefühl berechnet wird, wenn der Luftstrom durch die menschliche Haut fließt.Ein zu starker Luftstrom macht Menschen gereiztDas Gefühl, direkt geblasen zu werden, eine zu hohe Luftströmungsgeschwindigkeit macht Menschen auch schwindlig, nur durch die Verdunstung der Haut kombiniert die Brise Geschwindigkeit, kann das Gefühl der Kühlung der Menschen verschönern.


"DAISEN"technische Norm für die Anlage von Deckenventilatoren
Allgemeine
Modellnummer ----------------------------------------------------------------------------------DS-73
Betriebsmodus Vorwärtslauf
Durchmesser ------------------------------------------------------------------------------------ 24 Fuß / 7,3 Meter
Blade Style ---------------------------------------------------------------------------------------------------- Flugflügel/OP
Anzahl der Klingen ------------------------------------------------------------ 6
Nominelle Pferdestärke ---------------------------------------------------- 2,0 PS / 1,5 kW
Hängengewicht (durchschnittlich)
Versandgewicht (einschließlich Kontrollschachtel, Montagehardware) (Durchschnitt) 186 kg
Höchstwert dB
(*dB-Werte wurden durch Prüfungen ermittelt; spezifische Anwendungen/Installationswerte können variieren.


Leistung (bei Höchstgeschwindigkeit)
Verlagerung (FWD, Abblasen) ---------- 16800 CMM ((m3/min)
Höchstgeschwindigkeit 50 Umdrehungen pro Minute
Energieverbrauch @ Max. Drehzahl ----------------------- 1,5 kW
Wirkungsgrad @ 100% Max. Geschwindigkeit ------------------------------ 8,53CMM/Watt
Höchstwirksame Fläche (variiert je nach unterschiedlicher Installationshöhe sowie unter Hindernissen) -- 600-1400 m2
Typische industrielle Abstände ---------------------------------------------------12-40 Meter

Montage von Hardware
Standardaufbau
Universal I-Beam-Klemme mit Schwenkverbindung und 250 mm Drop
Glulammontage (optional) Halterungen mit Drehverbindung und 200 mm Drop

Zusätzliche Fallverlängerungen (Puyou)
Motor
Ausrüstungsmotor --------------------------------------------------- CV40-30-1500
Lageranlage ------------------------------------------------------- SKF-Schwerlastlager
Konstruktionsdauer 12 Jahre
HP ------------------------------------------------------------------- 2 / 1,5 kW
Betriebstemperatur des Umgebungsbereichs ---- -20 °C bis +40 °C
Isolationsklasse H
Schutzklasse IP 55
Arbeitsverhältnisse S 1
Servicefaktor 0,8/0.78
Getriebe
Typ ------------------------------------------------------------ 2-stufige Helical
Betriebsdauer _BAR_ _BAR_ _BAR_ _BAR_ _BAR_ Synthetische Schmierfett für Getriebe, wartungsfrei
Motorsteuerung (MCP)
Standardleistung und Max-Amperauslastung - 220 V AC 2Ø (16A) ODER 380 AC 3Ø (20A)
Leistungsanzeigelicht (rot/grün)
HF-Linienfilter
Luftbrecher Schneider 220V1Ø 16A 380V3Ø16A
VFD-Motorantriebskabel -----------------RVV1*
Frequenzwandler
Stangenloser Frequenzregler, (z.B. 1,5 kW) mit 380V/220V
Sicherheitskomponenten
Schraubschraubschrauber
mechanische Abfallschutzstruktur
Stahlkabel mit Kunststoffbeschichtung
Blade Retainer Links (6), Sicherheitskabel, Leitungen (nur für die Deckenbefestigung)
Hochfeste Schrauben und rutschfeste Muttern von 8.8,10.9, 12,9 Grad für verschiedene Strukturen.
Gewährleistung
Einjährige Teilegarantie für Motor, Klinge, Getriebe und Steuerung.

★Antriebseinrichtung

★Strukturkomponenten

Vergleich von drei Kühlmethoden in einer 1000 Quadratmeter großen Anlage

Der Energieverbrauch eines großen industriellen Deckenventilators beträgt etwa 1 / 50 des Energieverbrauchs einer zentralen Klimaanlage und 1 / 10 des Energieverbrauchs eines traditionellen industriellen Wandventilators

*** Geeignete Anlageplätze: Jede ausreichend hohe Fabrik, Sport Zentrum, Logistik Anlage, Autoreparaturwerkstätten, Supermarkt, Flughafen, Verpackungswerkstatt, Tierzuchtindustrie, alle Arten von Hallen, sowie Fitnesscenter usw.
***Einbauhöhe: Produkte der "Fengshen"-Serie für eine Höhe von 6 bis 20 Metern.
"Fengxing"-Produkte für 3 bis 6 Meter Höhe.
***Lösungen für die drei Haupttypen von Installationsstrukturen, wie oben gezeigt.

Es gibt verschiedene Formen von Gebäudekonstruktionen.


Typische Kundenanwendungen
